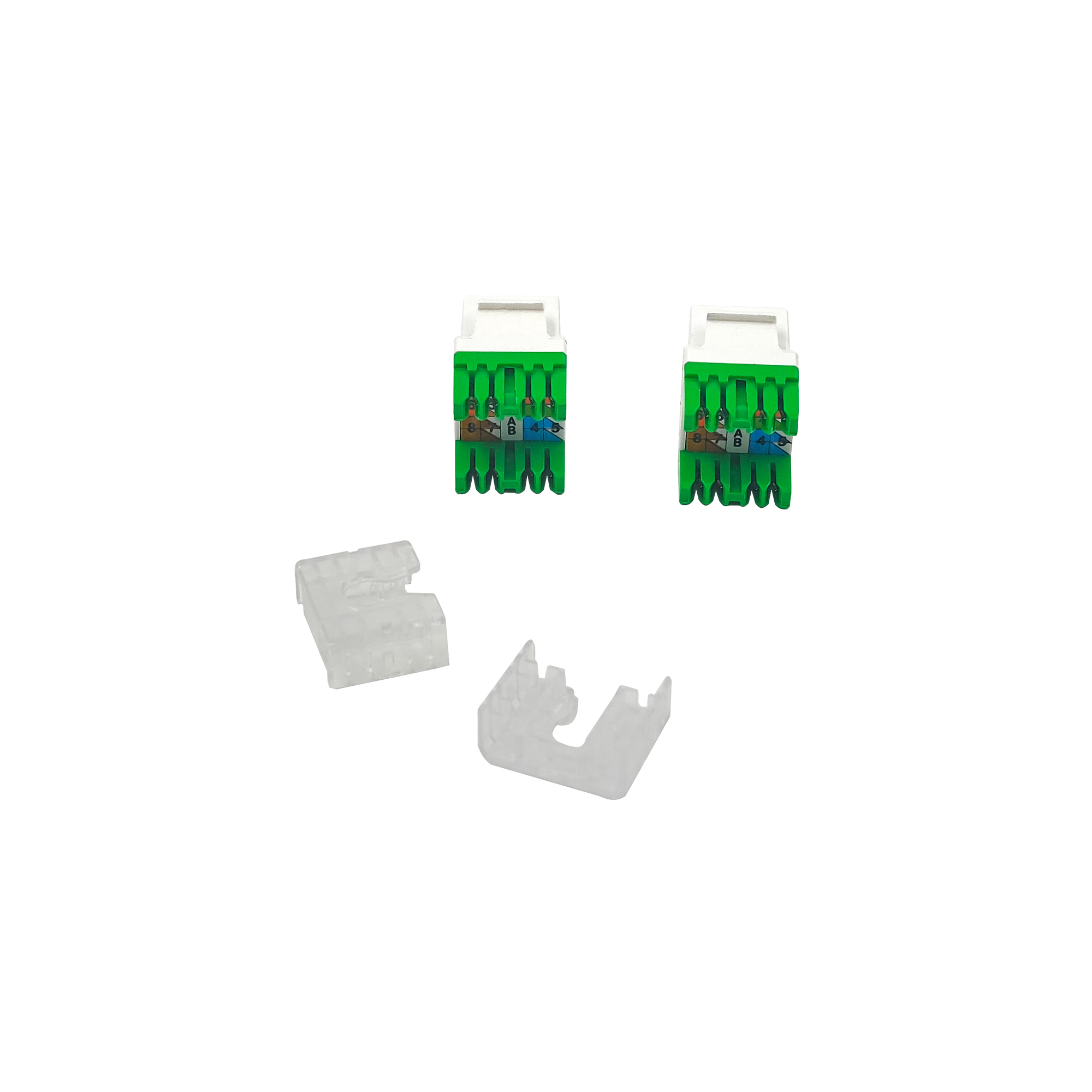

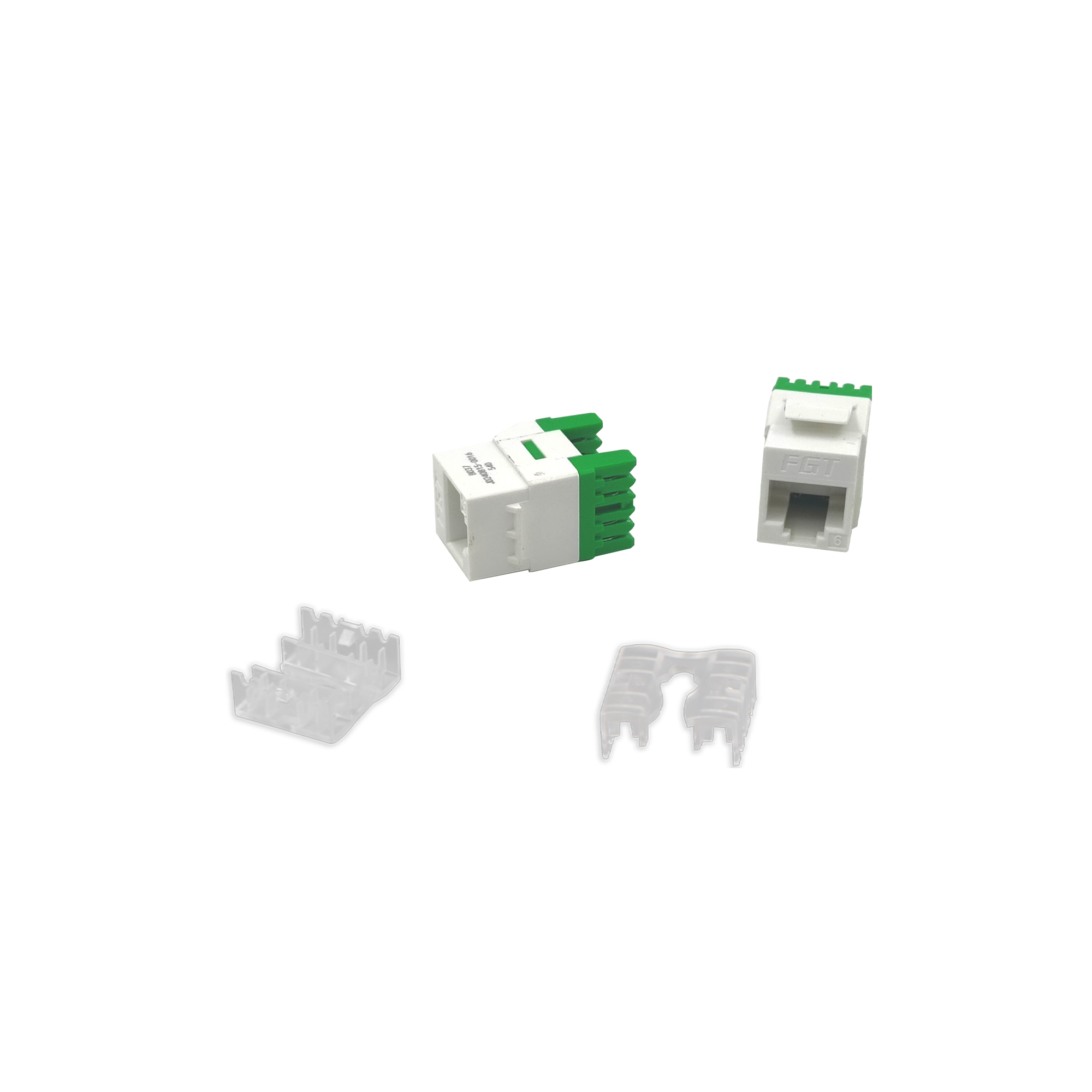

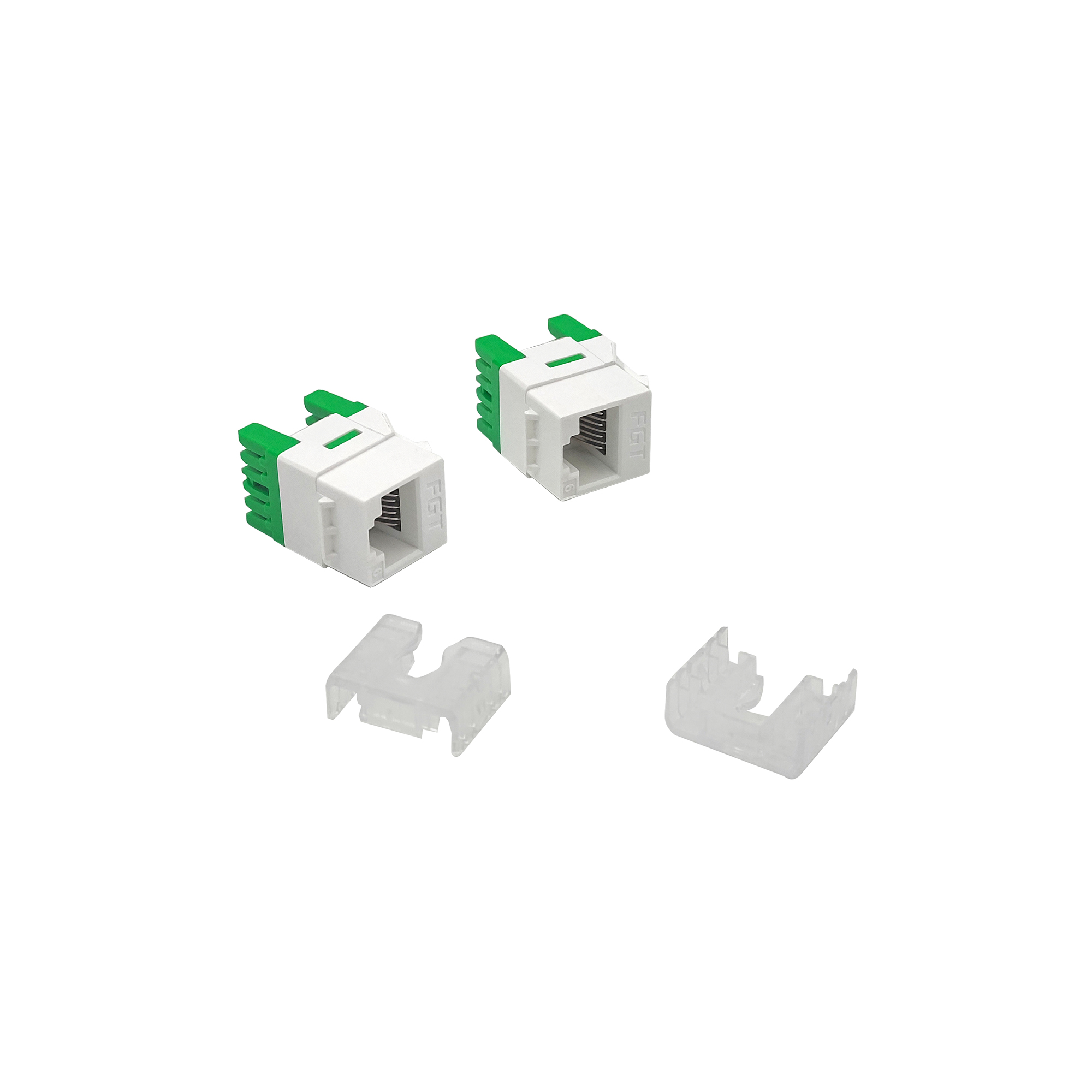

執行標準:YD/T 926.3、ISO/IEC 11801 、ANSI/TIA-568.2-D、IEC 60603-7-4
打線方式:180度
IDC插針技術:無焊錫直插式、符合ROHS要求
IDC卡線線規:22-24AWG
線序:支持T568A和T568B兩種線序色標
模塊顏色:黑色
金針:使用專用模具彎曲技術,鍍金50μ”
帶寬及應用:支持250MHZ,滿足IEEE 802.3 1000BASE-T應用
端接技術:RJ45金針下面帶墊片,對8根金針進行保護,提高拔插次數與性能的穩定性。
外殼材料:UL94V-0,
PCB板:FR4
針腳材料:磷青銅,鍍鎳100μ”,鍍霧錫2000μ”
插拔壽命:1000次以上
導線端接次數:≥200次
插拔力:插入力≤20N,拔出力≥20N
最小緣電阻:≥100(DC.500V)
DC電流:1.5A
接觸阻抗:20mΩ
使用溫度:-10°C~60°C
六類硬件連接器主要技術參數
頻率(MHz) | 插入損耗100m | 線對間NEXT | 線對間FEXT | 線對間ACR | 回波損耗 |
1 | 0.1 | 75.0 | 75.0 | 74.9 | 30.0 |
4 | 0.1 | 75.0 | 71.1 | 74.9 | 30.0 |
8 | 0.1 | 75.0 | 65.0 | 74.9 | 30.0 |
10 | 0.1 | 74.0 | 63.1 | 73.9 | 30.0 |
16 | 0.1 | 69.9 | 59.0 | 69.8 | 30.0 |
20 | 0.1 | 68.0 | 57.1 | 67.9 | 30.0 |
25 | 0.1 | 66.0 | 55.1 | 65.9 | 30.0 |
31.25 | 0.1 | 64.1 | 53.2 | 64.0 | 30.0 |
62.5 | 0.2 | 58.1 | 47.2 | 57.9 | 28.1 |
100 | 0.2 | 54.0 | 43.1 | 53.8 | 24.0 |
200 | 0.3 | 48.0 | 37.1 | 47.7 | 18.0 |
250 | 0.3 | 46.0 | 35.1 | 45.7 | 16.0 |
