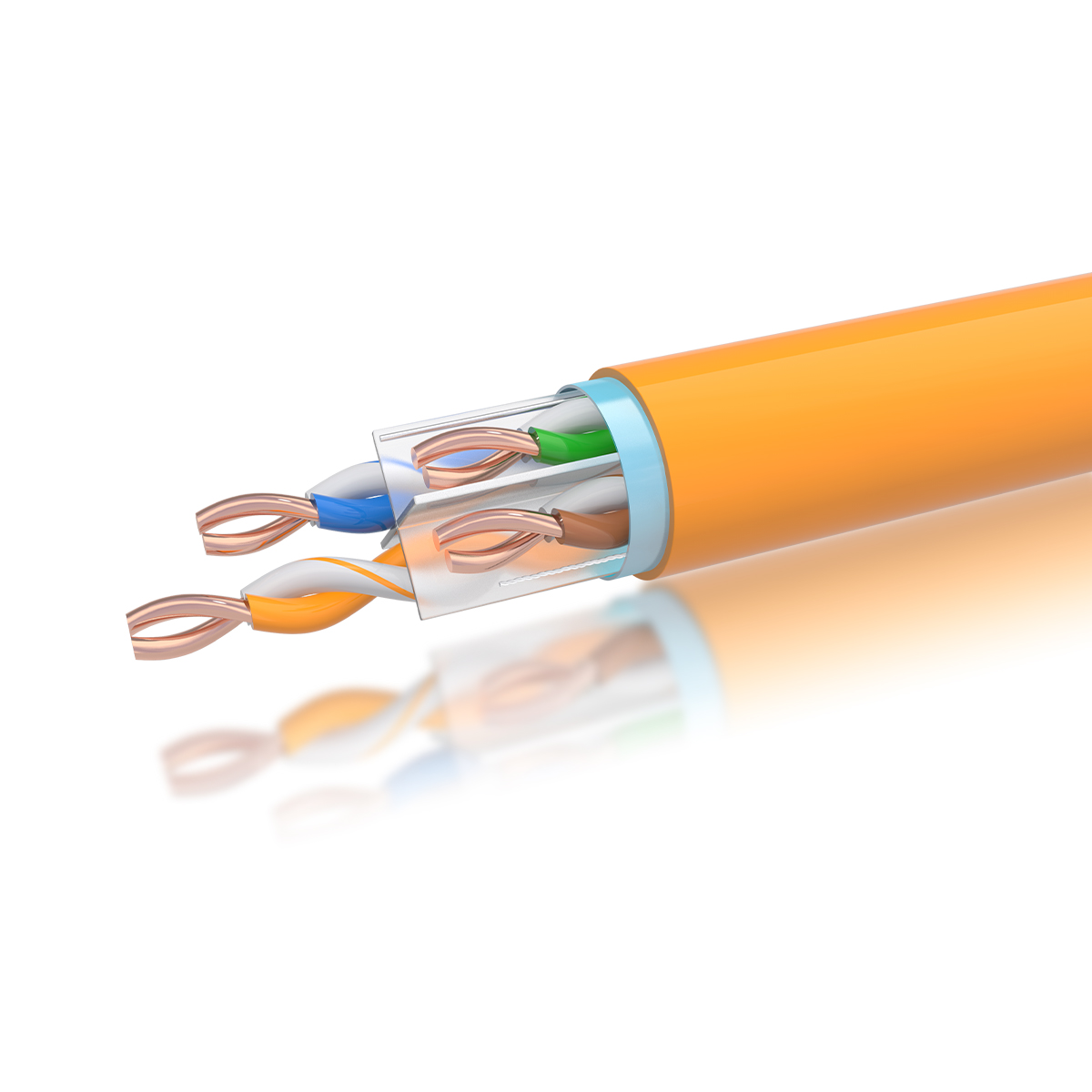

FTP六類4對單屏蔽數據電纜,參考標準: GB/T 50312 、YD/T 1019、ISO/IEC 11801 、ANSI/TIA-568.2-D。
可實用于語音、綜合業務數據網絡(ISDN),100MbpsTPDDI、ATM155Mbps和622Mbps用于水平子系統連接,符合千兆以太網應用及其他六類電纜設計應用
參考標準: GB/T 50312 、YD/T 1019、ISO/IEC 11801 、ANSI/TIA-568.2-D
線對:4對(藍/藍白、橙/橙白、綠/綠白,棕/棕白)
支持帶寬:250MHz
導體:23AWG 實心無氧銅導體,符合TR型軟圓銅線的要求
總屏蔽層內放置非吸濕性包帶
銅芯直徑:0.57mm

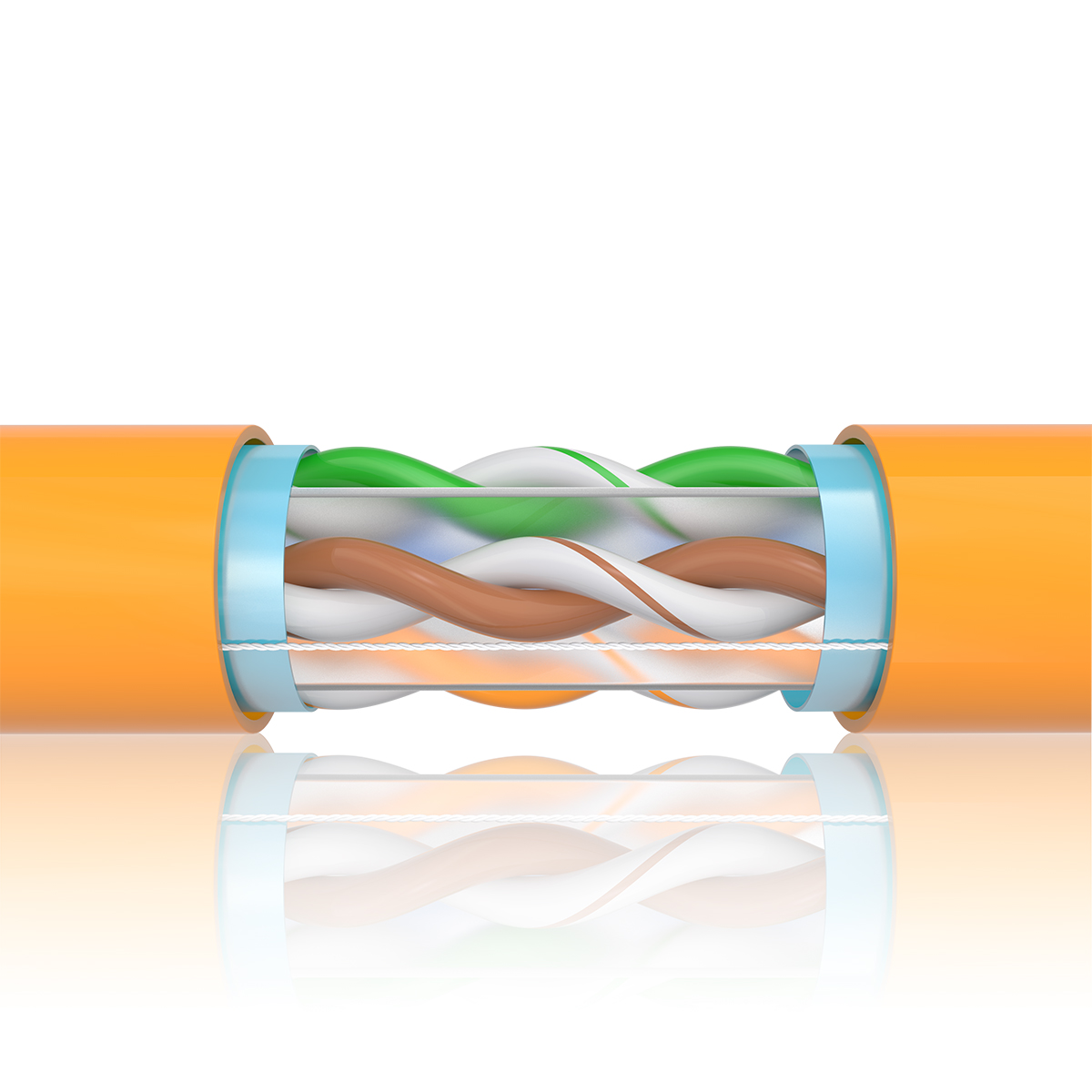

屏蔽結構:F/UTP(鋁箔總屏蔽)
排流線:鍍錫圓銅線
絕緣材質:高密度聚乙烯(HDPE)
十字骨架,分隔開對絞線,減少線對間串擾
撕裂繩:非吸濕性,非金屬;
護套: PVC
護套近似外徑: 7.2±0.3mm
工作溫度-20~+70℃
直流電阻(最大):9.5Ω/100m
特性阻抗:100±15Ω
頻率 (MHz) | 特性阻抗 (ohm) | 回波損耗 (db) | 衰減 (db/100m) | 近端串音 (db/100m) | 等效遠端串音 (db/100m) |
0.772 | 100±15 | 19.4 | 1.6 | 76.0 | 70.2 |
1.0 | 20.0 | 1.8 | 74.3 | 68.0 |
4.0 | 23.0 | 3.7 | 65.3 | 56.0 |
8.0 | 24.5 | 5.3 | 60.8 | 49.9 |
10.0 | 25.0 | 5.9 | 59.3 | 48.0 |
16.0 | 25.0 | 7.5 | 56.2 | 43.9 |
20.0 | 25.0 | 8.4 | 54.8 | 42.0 |
25.0 | 24.3 | 9.5 | 53.3 | 40.0 |
31.25 | 23.6 | 10.6 | 51.9 | 38.1 |
62.5 | 21.5 | 15.4 | 47.4 | 32.1 |
100.0 | 20.1 | 19.8 | 44.3 | 28.0 |
200.0 | 18.0 | 29 | 39.8 | 22.0 |
250.0 | 17.3 | 32.8 | 38.3 | 20.0 |
