執行標準:YD/T 926.3、ISO/IEC 11801 、ANSI/TIA-568.2-D、IEC 60603-7-3

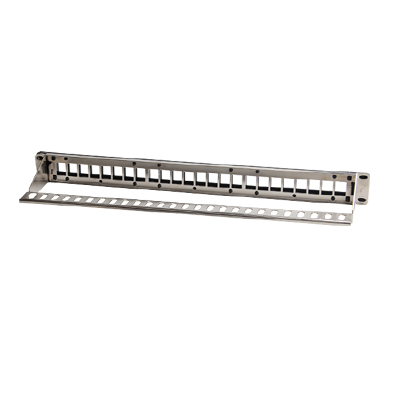

安裝要求:可拆卸式模塊化配線架,19英寸安裝
安裝高度:1U(24口)
屏蔽外殼材質:鍍鎳鋅合金
冷軋板厚度: 1.6mm
前面板具有三條獨立可拆卸式透明固定標簽條

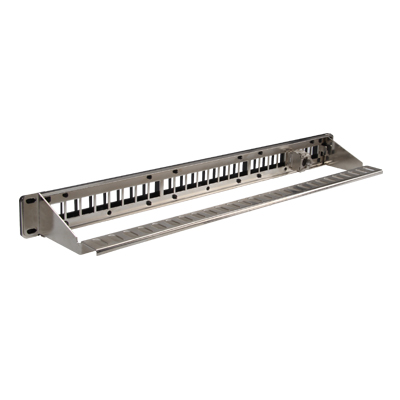

背面要有理線支架固定線纜,防止因外力而使線纜脫落
全金屬化的配線架,帶有可靠的接地端,為外部電磁干擾較強的環境提供高電磁兼容性能
IDC卡接范圍:22-24AWG實心或多股雙絞線
支持100MHZ帶寬
全屏蔽的設計優化了屏蔽效果,有效的防止電磁干擾

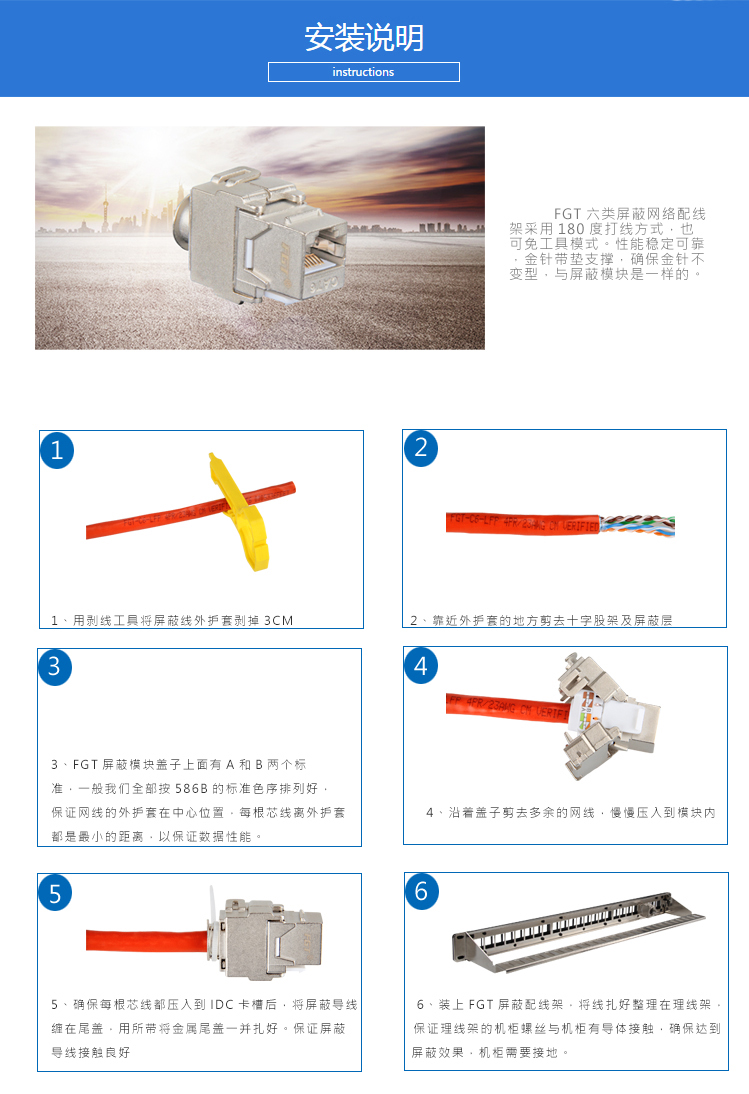

無需打線工具即可進行IDC端接,方便快捷
RJ45金針下面帶墊片,對8根金針進行保護,提高拔插次數與性能的穩定性。
插拔壽命:1000次以上
導線端接次數:≥200次
使用溫度:-10°C~60°C
超五類硬件連接器技術參數
頻率(MHz) | 插入損耗100m | 線對間NEXT | 線對間FEXT | 回波損耗 |
1 | 0.1 | 65.0 | 65.0 | 30.0 |
4 | 0.1 | 65.0 | 63.1 | 30.0 |
8 | 0.1 | 64.9 | 57.0 | 30.0 |
10 | 0.1 | 63.0 | 55.1 | 30.0 |
16 | 0.2 | 58.9 | 51.0 | 30.0 |
20 | 0.2 | 57.0 | 49.1 | 30.0 |
25 | 0.2 | 55.0 | 47.1 | 30.0 |
31.25 | 0.2 | 53.1 | 45.2 | 30.0 |
62.5 | 0.3 | 47.1 | 39.2 | 24.1 |
100 | 0.4 | 43.0 | 35.1 | 20.0
|
