執行標準:YD/T 926.3、ISO/IEC 11801 、ANSI/TIA-568.2-D、IEC 60603-7-2
打線方式:180度
IDC插針技術:無焊錫直插式、符合ROHS要求
IDC卡線線規:22-24AWG

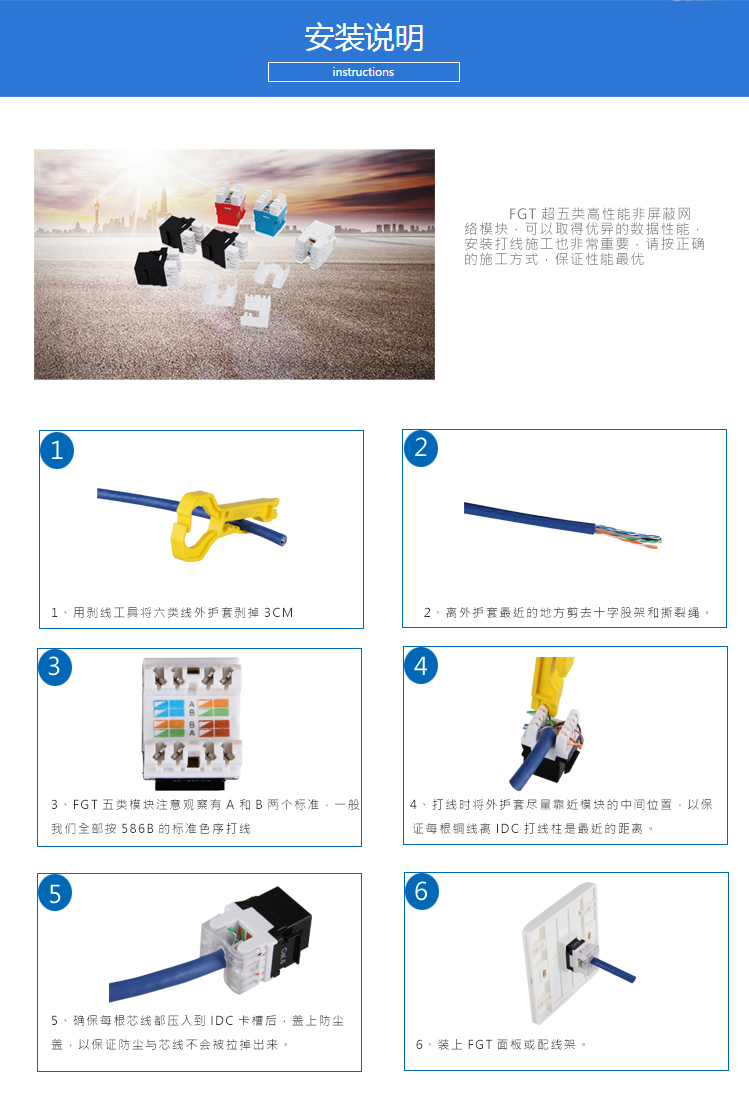

線序:支持T568A和T568B兩種線序色標

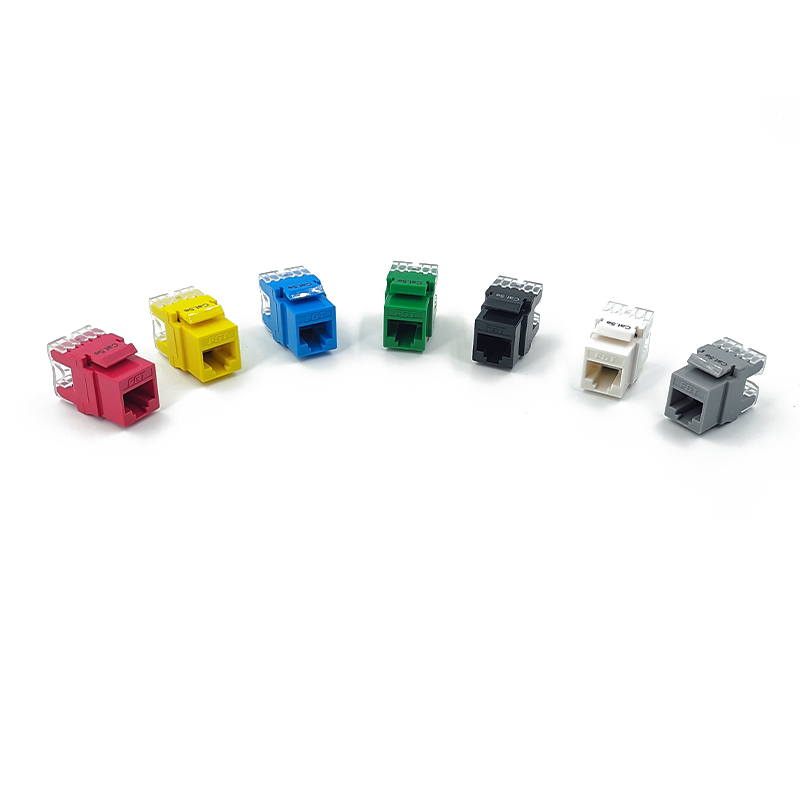

模塊顏色:藍色
金針:使用專用模具彎曲技術,鍍金50μ
支持帶寬:100MHZ
外殼符合:UL94V-0
針腳材料:磷青銅,鍍鎳100μ”,鍍霧錫2000μ”
插拔次數:≥1000次
導線端接次數:≥200次
插拔力:插入力≤20N,拔出力≥20N
絕緣阻抗:500MΩ
高壓測試:1000V
DC電流:1.5A
接觸阻抗:20mΩ
工作溫度:-40°C~70°C
超五類硬件連接器技術參數
頻率(MHz) | 插入損耗100m | 線對間NEXT | 線對間FEXT | 回波損耗 |
1 | 0.1 | 65.0 | 65.0 | 30.0 |
4 | 0.1 | 65.0 | 63.1 | 30.0 |
8 | 0.1 | 64.9 | 57.0 | 30.0 |
10 | 0.1 | 63.0 | 55.1 | 30.0 |
16 | 0.2 | 58.9 | 51.0 | 30.0 |
20 | 0.2 | 57.0 | 49.1 | 30.0 |
25 | 0.2 | 55.0 | 47.1 | 30.0 |
31.25 | 0.2 | 53.1 | 45.2 | 30.0 |
62.5 | 0.3 | 47.1 | 39.2 | 24.1 |
100 | 0.4 | 43.0 | 35.1 | 20.0 |
